| Универсальный PIR датчик на ESP8266.
Накрылся китайский датчик освещения. Заказал новый. Но китайцы насрут в любую бочку меда!.
Плата сделана отлично.Флюс отмыт. Даже термистор на выходе. А вот пир датчик установлен под углом 45 градусов.
Это плохо для чувствительности. Регулировки полный абзац! Повернул потенциометр на пару градусов и уже задержка 4,5 минуты!
С люксами тоже самое! Зашибысь настраивать под потолком. Поэтому китайская плата отправлена в зип. В дело пошли сама коробка,
термистор, фоторезистор и линза. Мозгом всего стала ESP8266.
Плюсы:
Не надо лазать по потолку для настройки.
Настройка параметров быстро и точно.
Настройка и управление из АРК по Wi-Fi.
Расширение функционала сменой прошивки (ОТА).
Расширенная индикация режимов работы.
Возможность управлять другими устройствами по Wi-Fi.
Минусы:
Стоит дороже чем обычный китайская фигня.

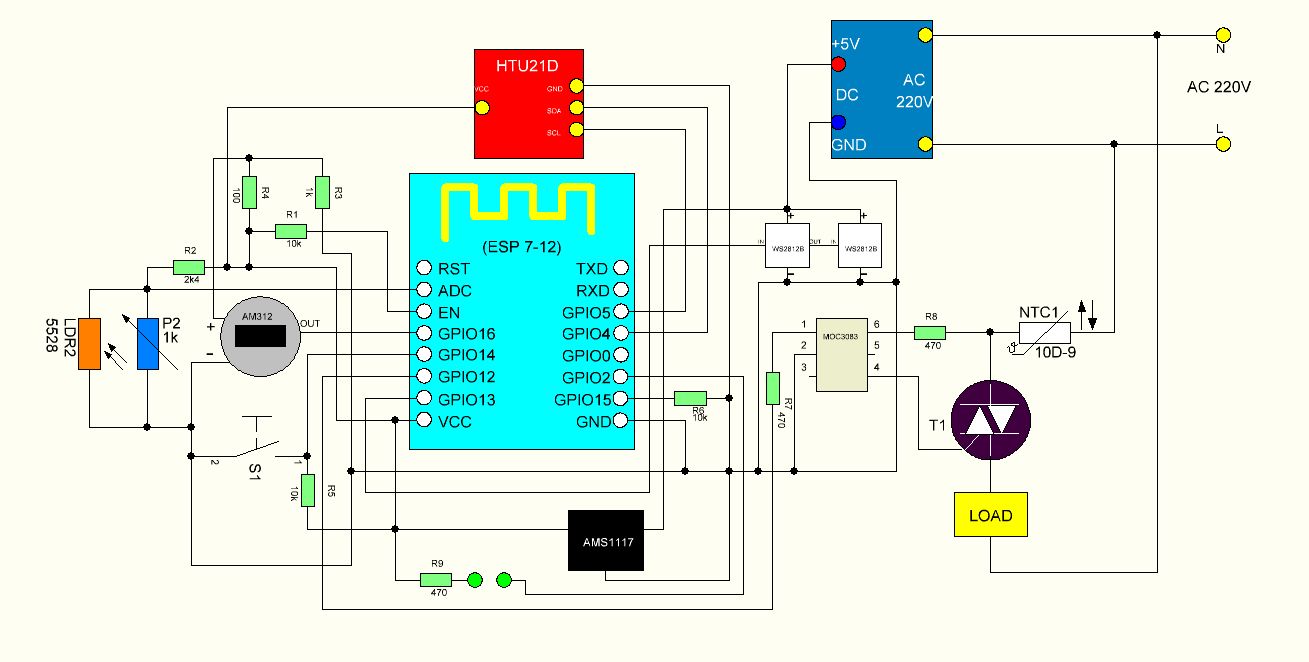

В устройстве использовано:
ESP8266 микроконтроллер
PIR AM312 датчик ИК
Omron G3MB-202P твердотельное реле
NTC 10D-9 термистор
Фоторезистор хз какой. Взят из китайской платы.
Миниатюрный БП 5V.
WS2812B умные пиксели для индикации.
Стабилизатор 5V-3,3V
Несколько резисторов.
Кнопка.
Что бы МК не филонил добавлен датчик температуры и влажности.
SSR заменено симистором с оптопарой. Вместо WS2812B предусмотрено подключение обычного светодиода.
|
| |
| |
